К 75-летию со дня основания Минского радиозавода им. 50-летия КПБ

Минский радиозавод был образован в соответствии с постановлением Совета Министров БССР и ЦК КП(б)Б от 13 ноября 1950 г. и приказом Министерства промышленности БССР № 47 от 17 ноября 1950 года.

С 1960 года – Минский радиозавод имени 50-летия Коммунистической партии Белоруссии (КПБ). С 1972 года Минский радиозавод имени 50-летия КПБ является головным предприятием производственно-технического объединения «Горизонт», созданным на базе радиозавода, завода радио- и телевизионных футляров и специального конструкторского бюро.

С 1992 года  – завод «Горизонт», с 2003 года – ОАО «Горизонт».

В 2010 г. создан холдинг «Горизонт».

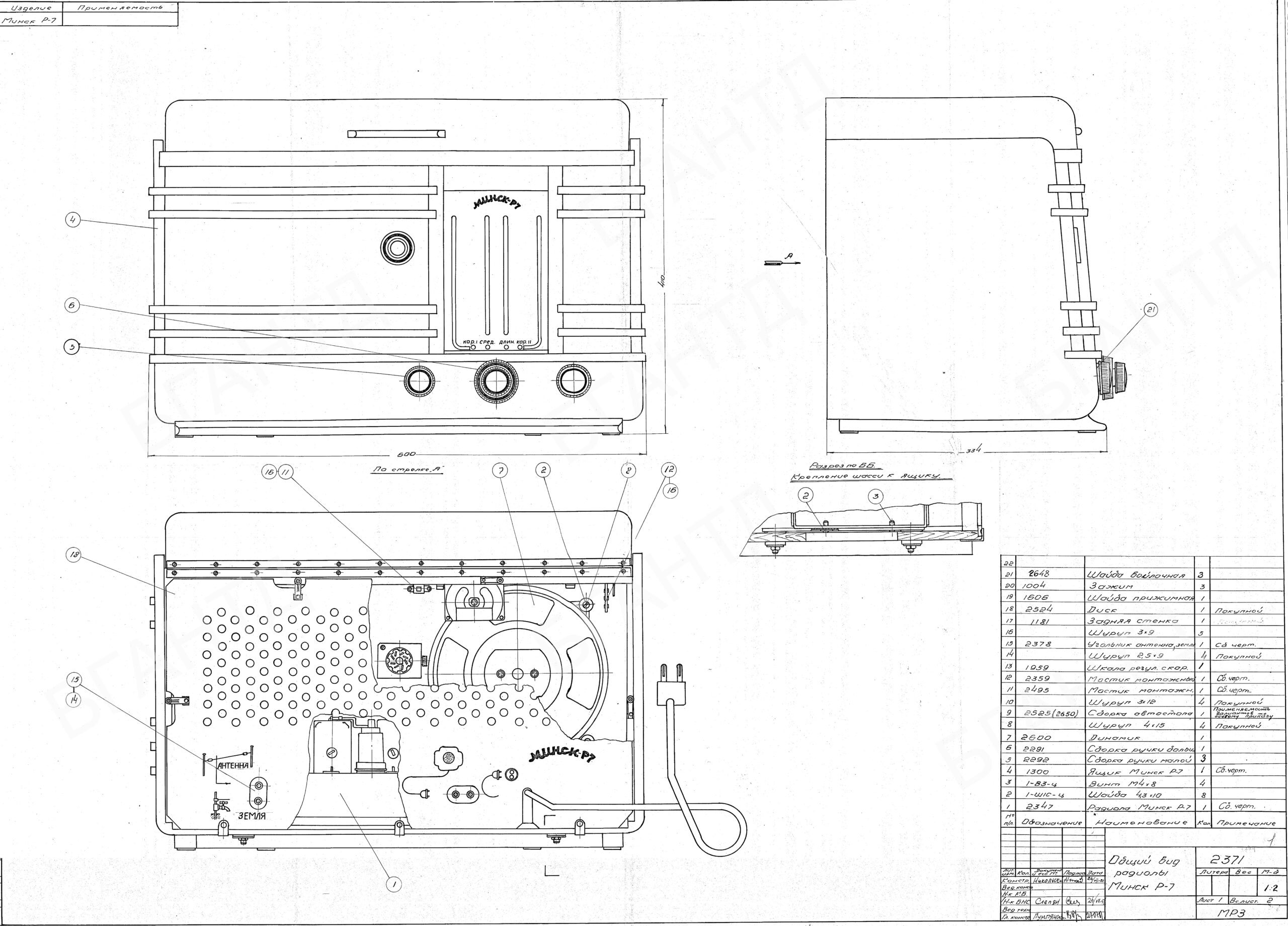

Радиола «Минск-Р7» – это первое изделие серийного производства, изготовленное Минским радиозаводом имени 50-летия КПБ, которое завод выпустил в 1951 году. Рабочие чертежи этой модели были переданы Минским радиозаводом им. В.И.Ленина.

Радиола «Минск-Р7» представляет собой устройство, предназначенное для приема широковещательных станций и воспроизведения граммофонной записи.

В соответствии с ГОСТ 5651-51, радиоприёмник радиолы «Минск-Р7» отнесен ко 2-му классу (в зависимости от электрических и акустических параметров приёмники делятся на четыре класса: приёмники с наиболее высокими показателями относятся к 1-му классу, а самые простые и дешевые – к 4-му).

Вес радиолы – не более 20 кг.

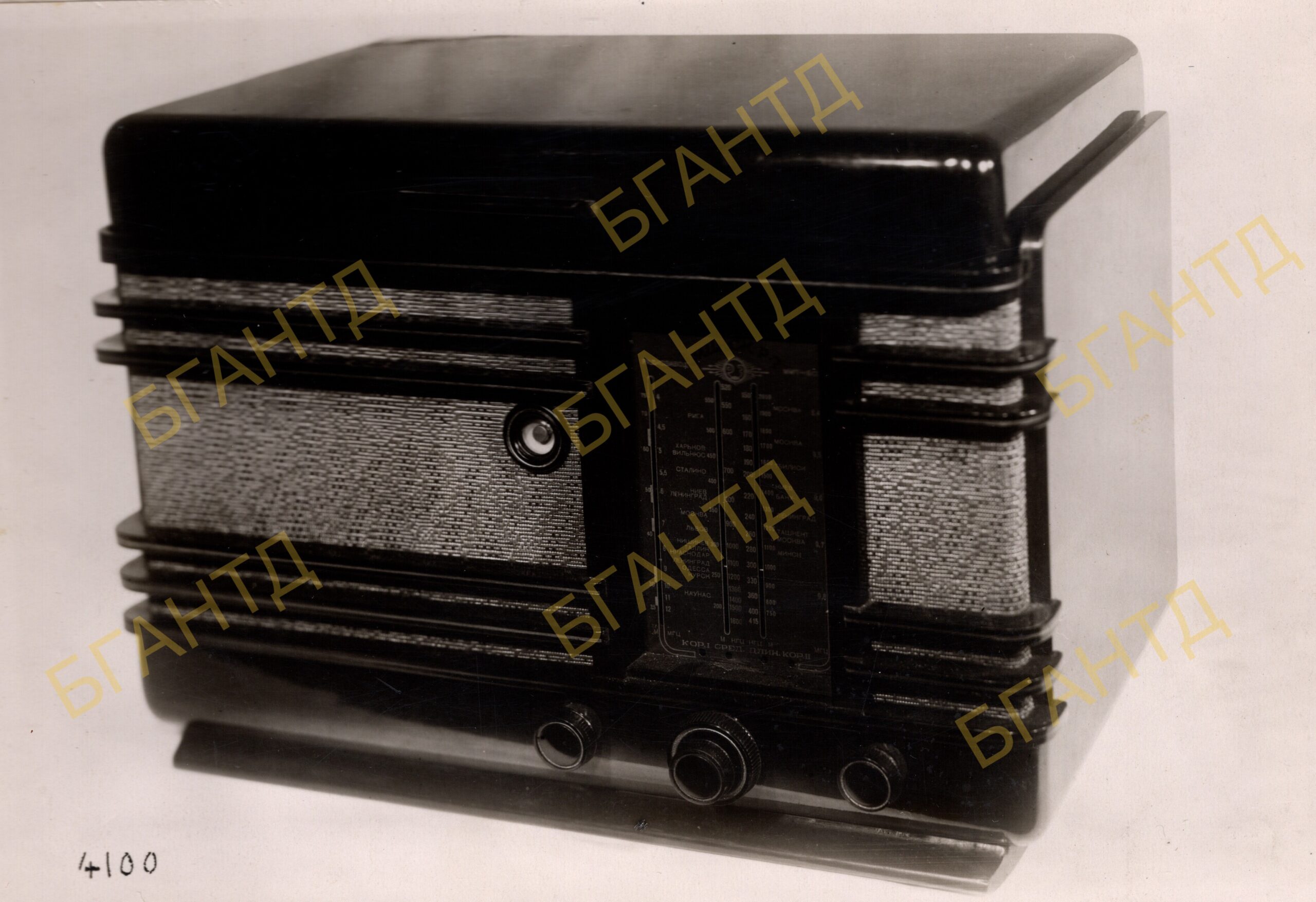

Радиола «Минск-Р7» серии 1952 года. Вид спереди.
previous arrowprevious arrow
next arrownext arrow




«Беларусь-53» – радиоприёмник 1-го класса, отличающийся повышенной выходной мощностью. Конструкция радиоприёмника полностью разработана конструкторским бюро Минского радиозавода имени 50-летия КПБ.

Ламповый радиоприёмник «Беларусь» выпускался вплоть до 1962 года. Величественный приёмник отличался сложностью сборки и огромным количеством деталей, но, несмотря на это, встал в ряд с другими легендарными аппаратами того времени.

Радиоприёмник «Беларусь» образца 1953 года представляет собой 14-ламповый супергетеродин с питанием от сети переменного тока, предназначенный для приема радиовещательных станций, а также для воспроизведения граммофонной записи.

Корпус – полированный деревянный ящик, отделанный ореховым шпоном. Чтобы сделать грузный приёмник удобным для управления, инженеры включили в дизайн «Беларуси» большую шкалу и маховик на оси настройки приёмника. Аппарат отличался разнообразием моделей: можно было выбрать цвет оформления футляра и задней стенки.

Габариты приёмника – 740х370х500 мм.

Вес приёмника – не более 35 кг.

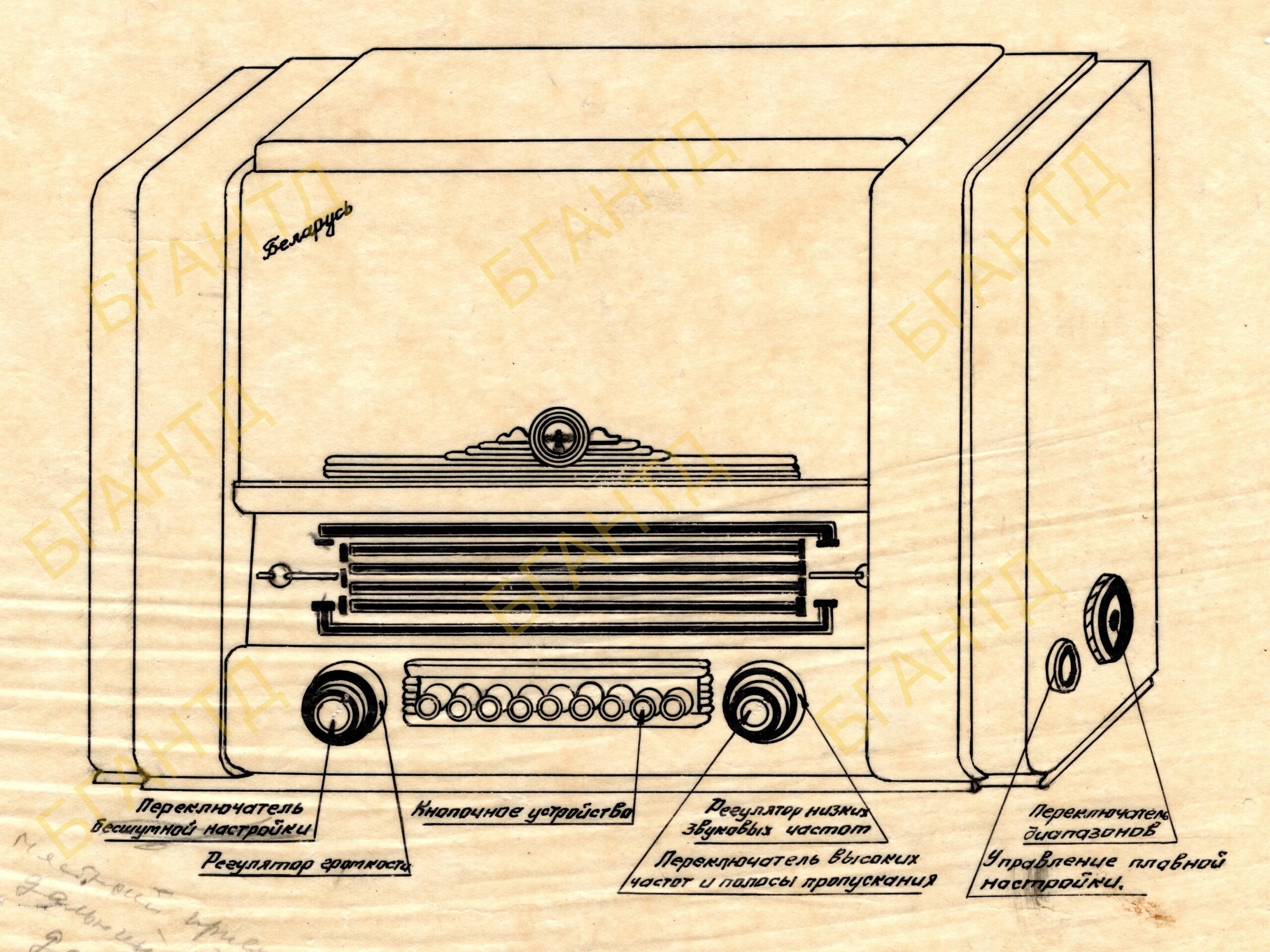

Радиоприёмник «Беларусь».
previous arrowprevious arrow
next arrownext arrow


Радиоприёмник «Беларусь-57» выпускался с 1957 года. Он стал очередной моделью серии «Беларусь», созданной и выпускаемой на Минском радиозаводе. Совместно с приёмником выпускался столик с электропроигрывающим устройством, с которым приёмник превращался в радиолу.

В этом приёмнике использованы новейшие для своего времени достижения радиотехники. Широко применены пальчиковые лампы и полупроводниковые элементы. Значительно улучшены акустические качества благодаря введению в конструкцию пяти громкоговорителей, создающих объёмное звучание.

Габариты приёмника – 620х300х440 мм.

Вес приёмника – 17 кг.

Общий вид приёмника «Беларусь-57».


Телевизор «Беларусь» – это первый черно-белый телевизор, выпущенный Минским радиозаводом в 1954 году.

«Беларусь» – девятнадцатиламповый настольный телевизор индивидуального пользования с размером экрана не менее 180х240 мм.

Вес телевизора – 35 кг.

Общий вид телевизора «Беларусь».


«Беларусь-2» – двадцатиодноламповый настольный комбинированный телевизор индивидуального пользования с размером экрана не менее 180х240 мм.

Вес телевизора – 38 кг.

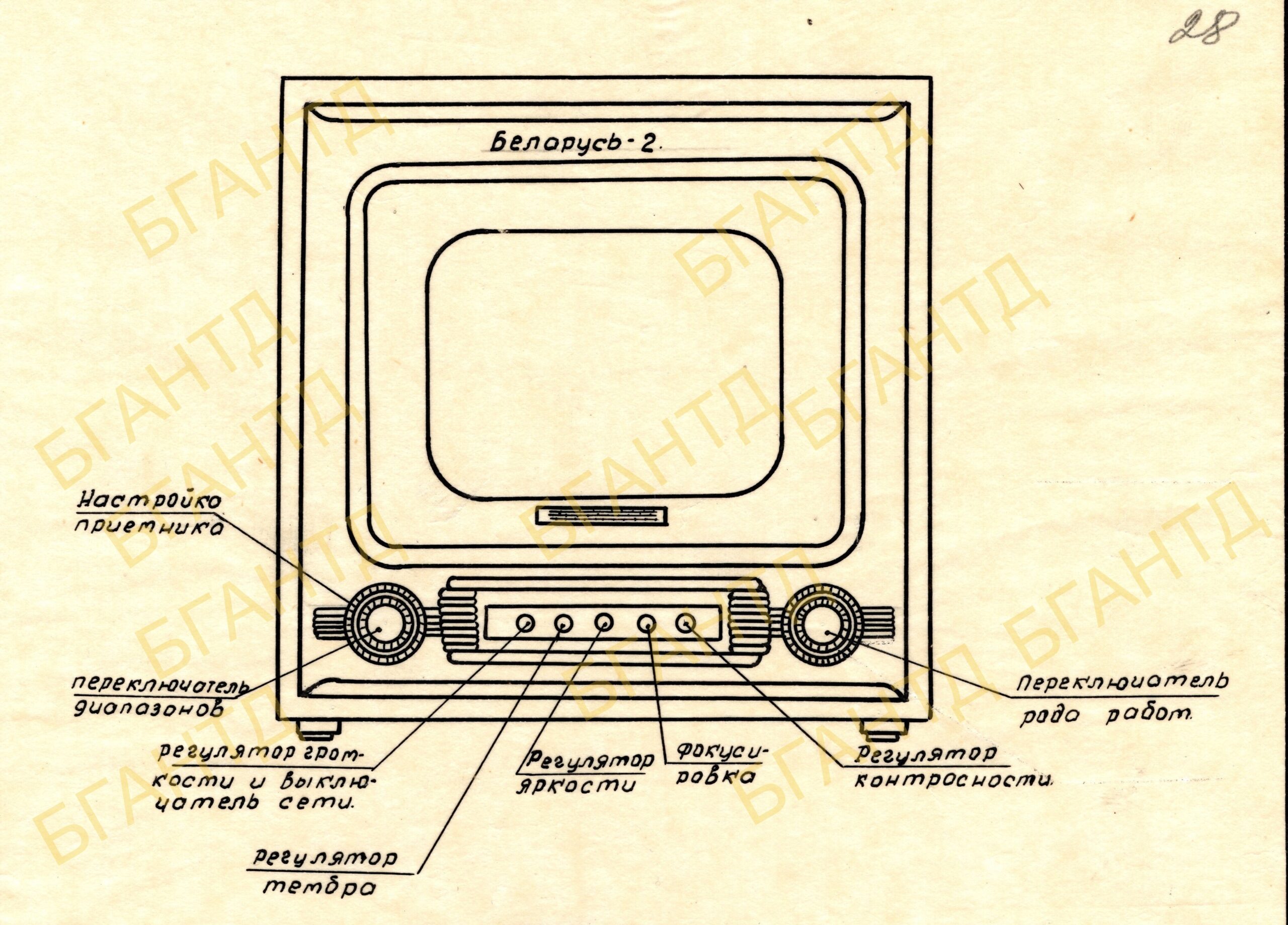

Общий вид телевизора «Беларусь-2»


Телевизор «Беларусь-3» – двадцатидвухламповый настольный комбинированный телевизор индивидуального пользования с размером экрана не менее 220х290 мм.

Вес телевизора – 38,5 кг.

Общий вид телевизора «Беларусь-3».


Комбинированный телевизор «Беларусь-5» был разработан в 1958 году и представлял собой первый опыт завода по созданию настольного комбинированного аппарата для приёма телевизионных и радиовещательных станций и воспроизведения граммофонных записей.

Ящик телевизора деревянный, фанерован ценными породами дерева или покрыт текстурной бумагой.

В 1959 году модель была удостоена премии павильона лучших образцов Всесоюзной торговой палаты. Телевизор отличался большой надежностью в эксплуатации.

Габариты телевизора – 560х545х535 мм.

Вес телевизора – 40 кг.

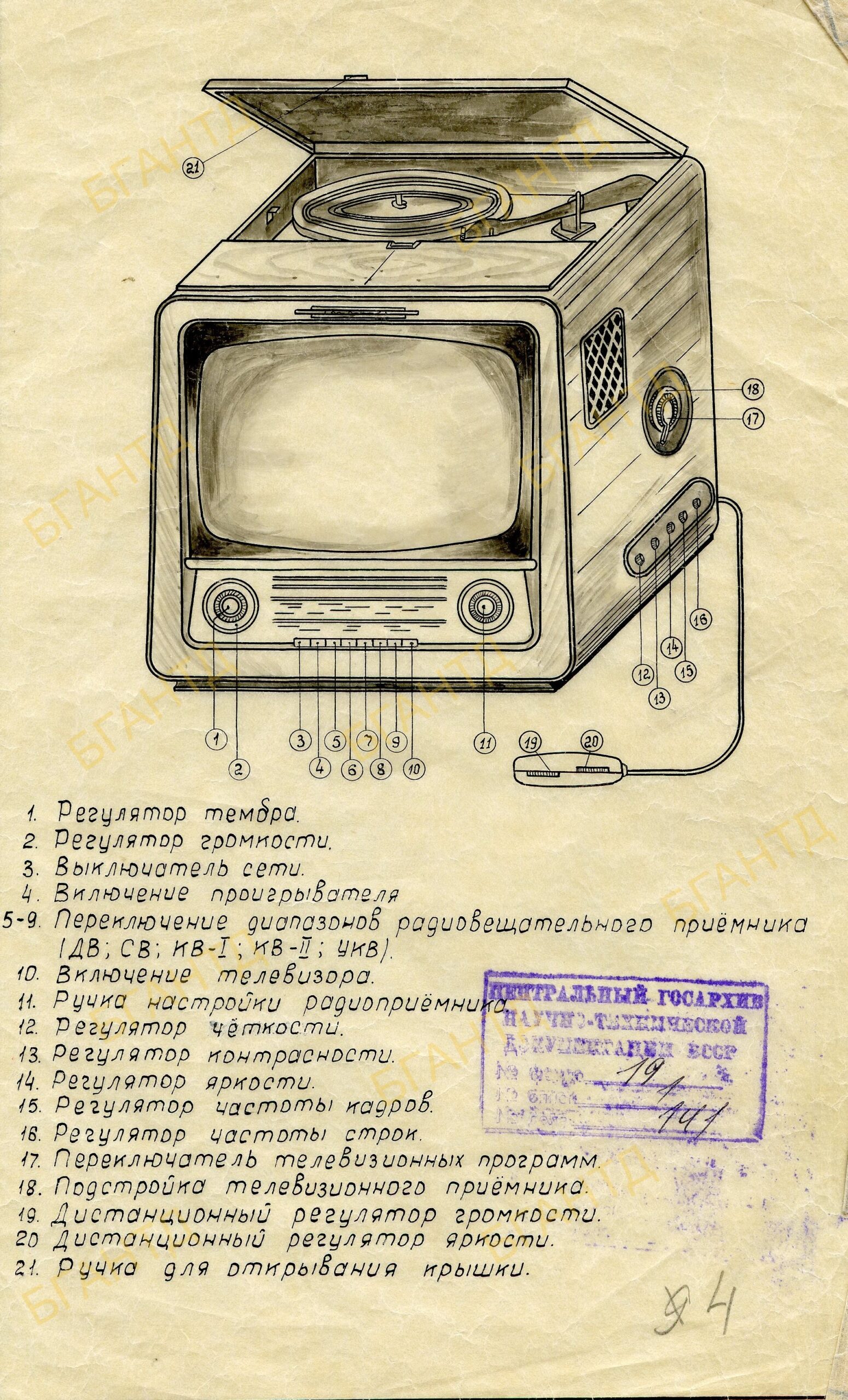

Комбинированный телевизор «Беларусь-5»


Радиола «Беларусь-62» образца 1962 года явилась базовой моделью для радиол «Беларусь».

Представляет собой супергетеродинный радиоприёмник с универсальным проигрывателем. Универсальный проигрыватель воспроизводит запись  с долгоиграющих и обыкновенных грампластинок.

Габариты радиолы – 650х400х350 мм.

Вес радиолы – 24 кг.

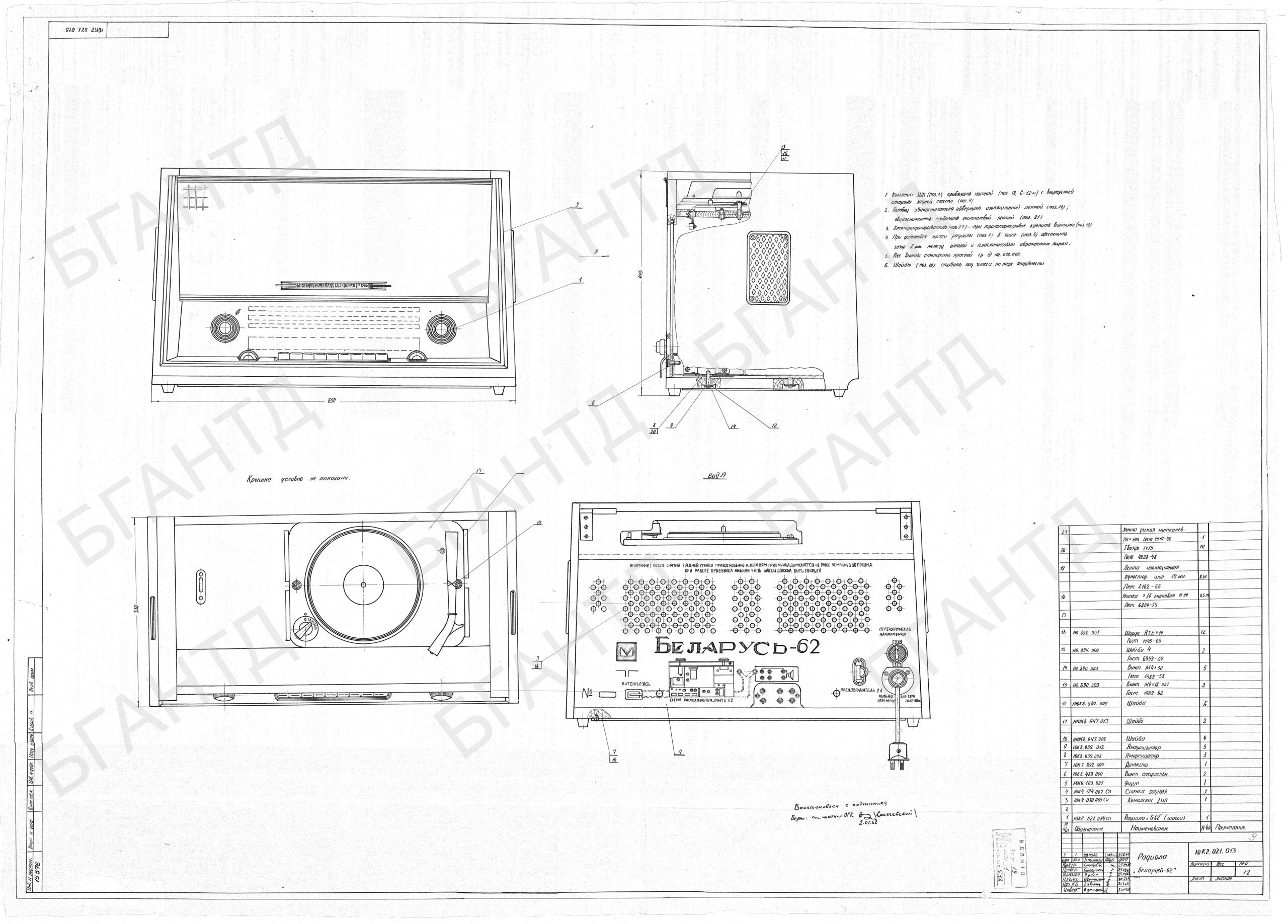

Сборочный чертёж радиолы «Беларусь-62».


Радиола «Гайна» была разработана в 1965 году. Это малогабаритная ламповая радиола 3-го класса. Наиболее технологичная и рентабельная радиола в СССР в этот период.

Питание радиолы осуществляется от сети переменного тока.

В радиоле имеются гнезда для подключения:

а) внешней антенны и заземления;

б) внешней антенны УКВ диапазона;

в) магнитофона и звукоснимателя на воспроизведение;

г) внешнего громкоговорителя.

Радиола предназначена для приёма передач радиостанций, а также для воспроизведения грамзаписей.

Габариты радиолы – 267х497х251 мм.

Вес радиолы – 11 кг.

Общий вид радиолы «Гайна».


Стереорадиола 3-го класса «Минск» с ревербератором (устройство для создания эффекта реверберации, то есть имитации отражения звука от поверхностей, заставляющего звук звучать так, будто вы находитесь в большом зале, а не в маленькой комнате, добавляя ощущение пространства и объёма). Представляет собой супергетеродинный радиоприёмник с универсальным стереофоническим проигрывателем и ревербератором.

Габариты радиолы: 750х880х270 мм.

Вес радиолы – не более 30 кг.

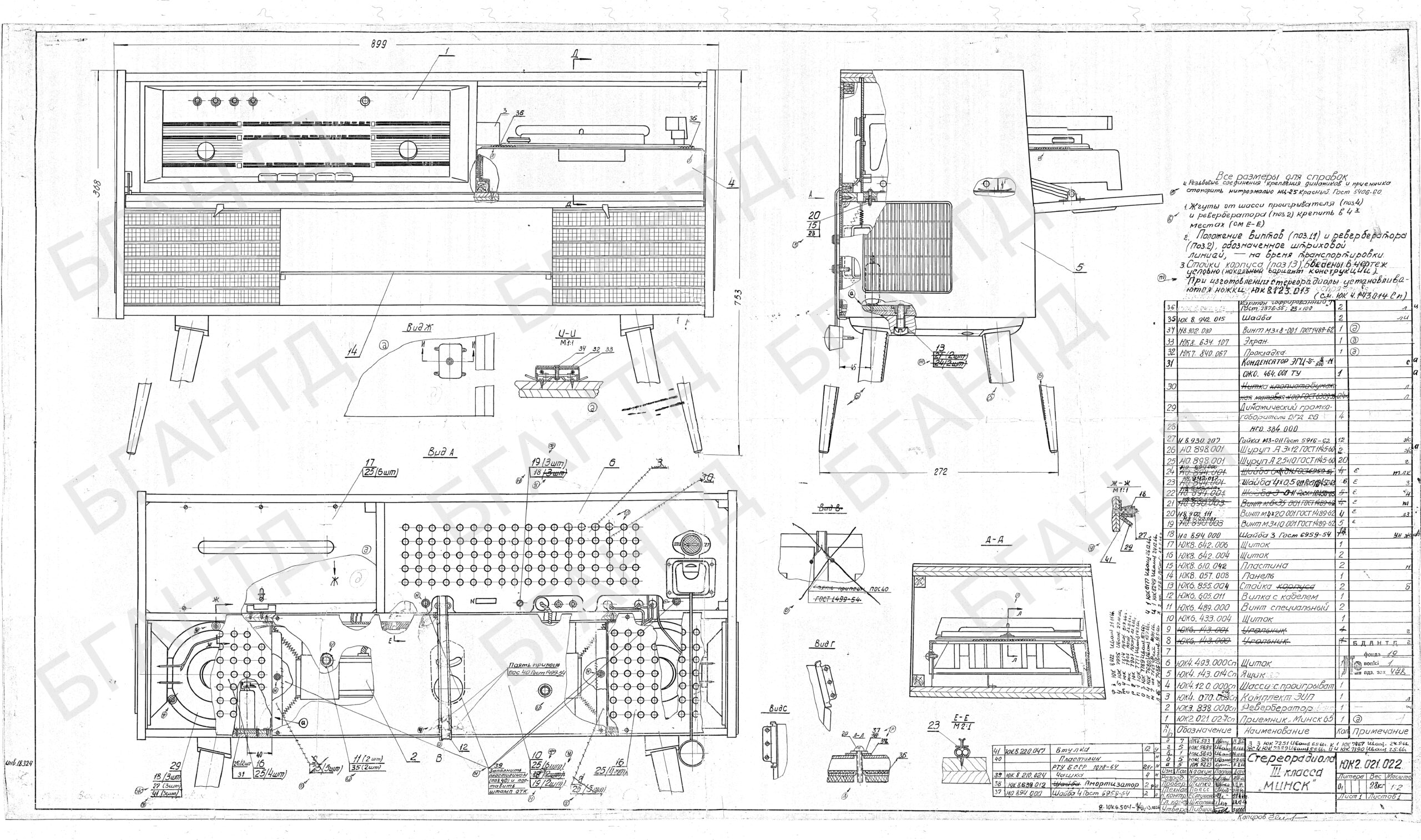

Сборочный чертёж стереорадиолы «Минск».


Приёмник радиовещательный «Этюд-2» является модификацией радиоприёмника «Этюд». Более технологичная и рентабельная модель с улучшенным качеством звучания и новым внешним оформлением. В 1971 году модели присвоен государственный Знак качества.

Радиовещательный приёмник «Этюд-2» предназначался для эксплуатации в походных и стационарных условиях в зарубежных странах с умеренным климатом.

Для питания приёмника использовалась батарея «Крона» напряжением 9 вольт. В приёмнике имелись гнёзда для подключения наружной антенны и телефона.

Габариты приёмника– 148х80х24 мм.

Вес приёмника – 250 г.

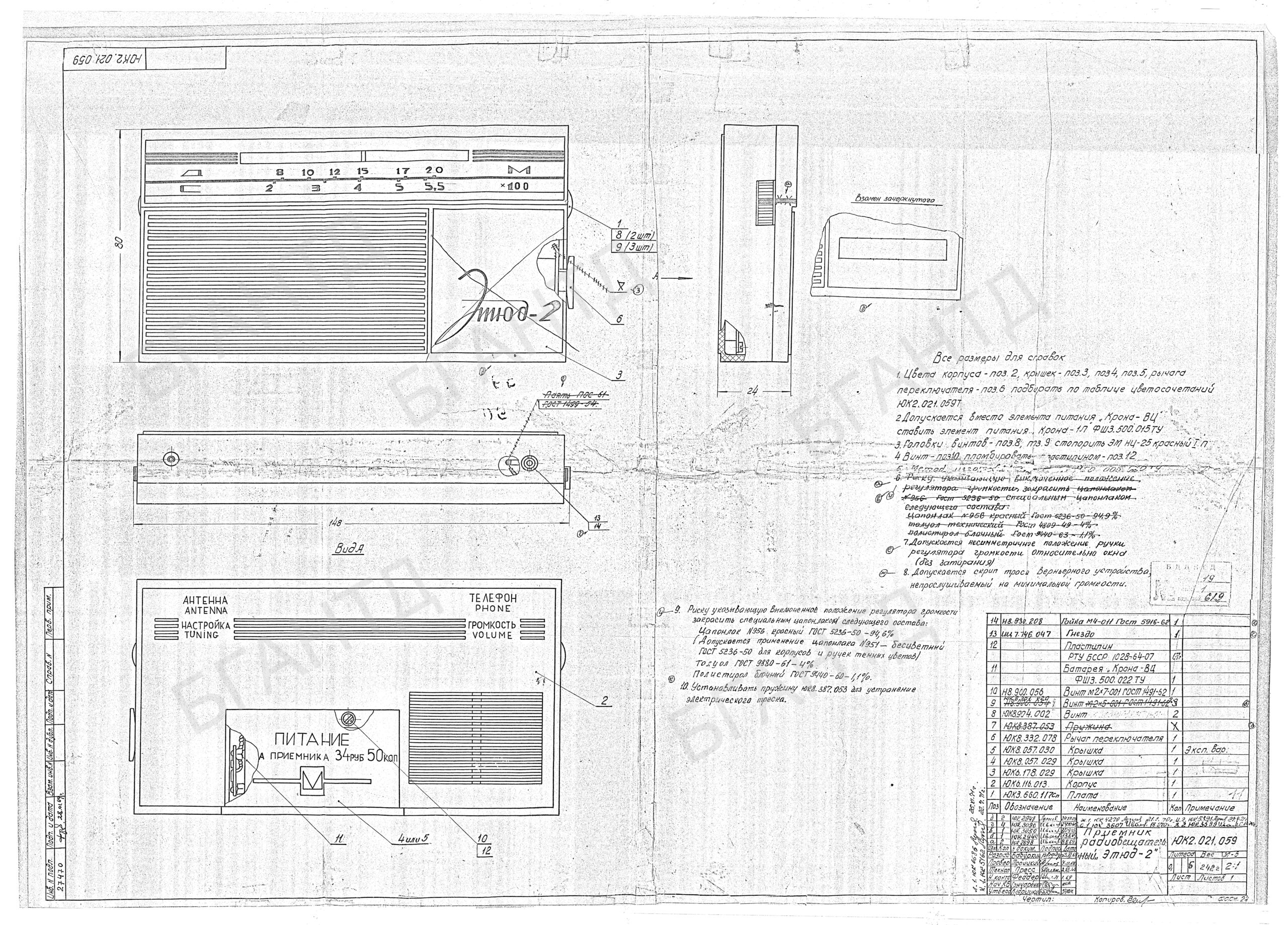

Сборочный чертёж радиоприёмника «Этюд-2».


Приёмник 2-го класса «Океан-205» – портативный транзисторный радиоприёмник, выпускавшийся на Минском радиозаводе с 1973 по 1976 год. Предназначен для приёма радиовещательных станций в диапазонах длинных, средних, коротких и ультракоротких волн.

Питание приёмника осуществлялось от 6-ти батареек типа «Марс» или «Сатурн». Продолжительность работы приёмника при питании от элементов «Марс» – более 120 часов (при средней громкости).

В домашних условиях приемник может питаться от электросети.

Габариты приёмника – 367х254,5х119 мм.

Вес приёмника без источников питания – 4 кг.

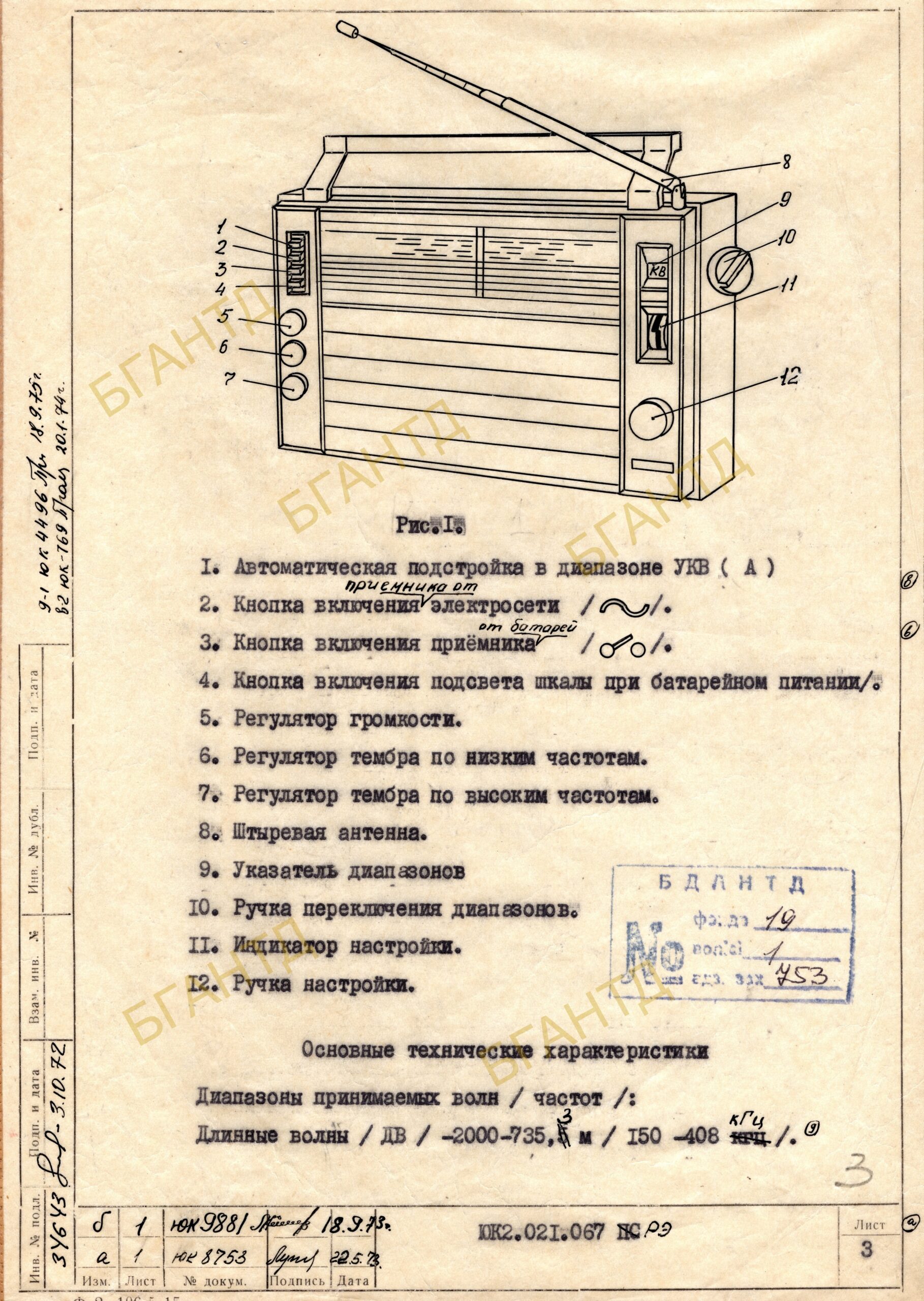

Радиоприёмник «Океан-205».


Переносной радиовещательный приёмник 2-го класса «Океан-209» предназначен для приёма программ радиовещательных станций с амплитудной модуляцией в диапазонах длинных, средних, коротких и ультракоротких волн.

Габариты приёмника – 358х254х124 мм.

Вес приёмника с источниками питания – 4,6 кг.

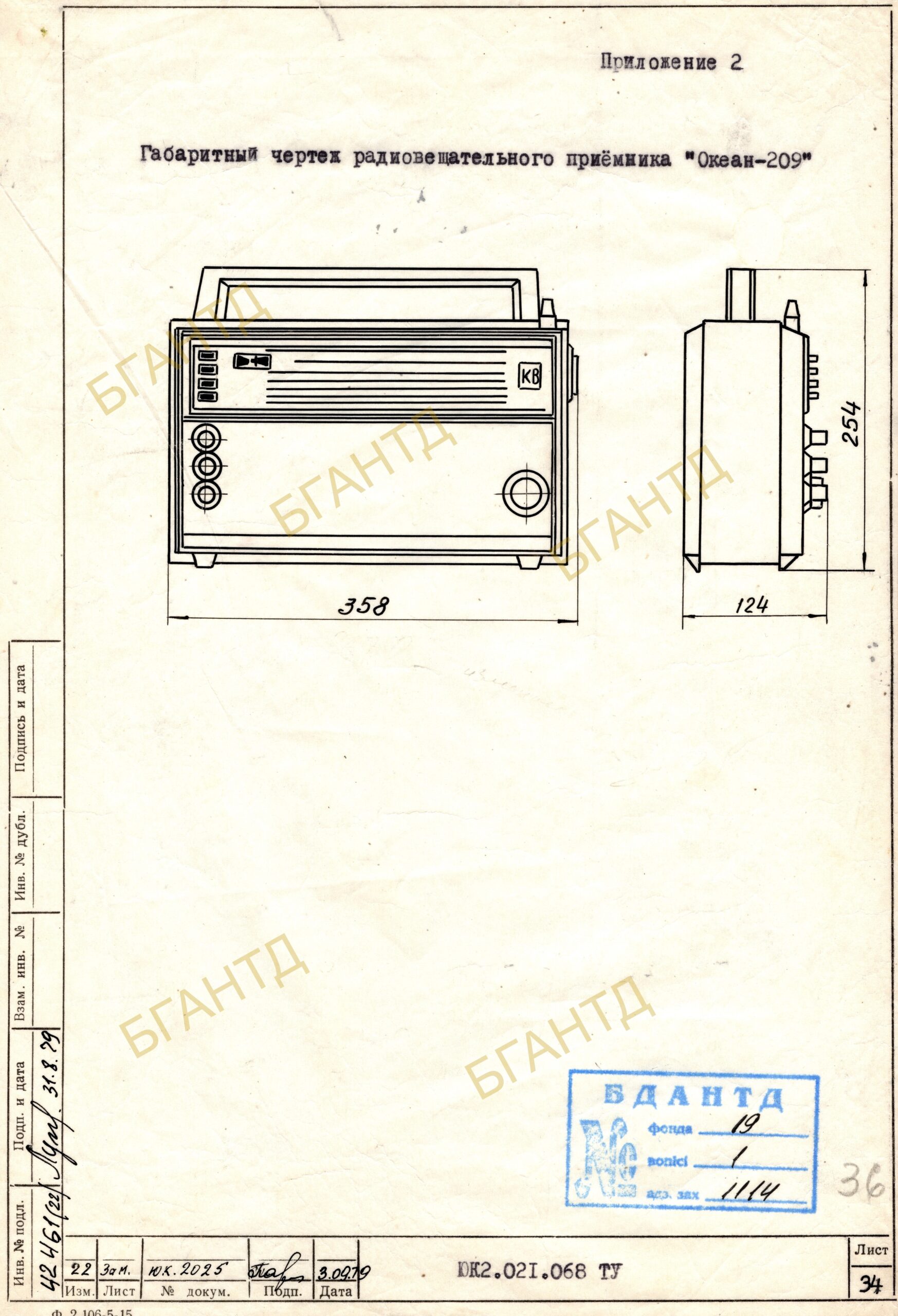

Габаритный чертёж радиоприёмника «Океан-209».


Телевизор «Горизонт-101» – черно-белый телевизионный приёмник 1-го класса (ЛПТ-65-I), выпускался  с 1970 года в мебельном оформлении с различными вариантами отделки корпуса и передней панели. Здесь были применены все последние достижения тех лет.

В телевизоре применён взрывозащищенный кинескоп типа 65ЛКIБ с размером экрана по диагонали 65 см.

Телевизор «Горизонт-101» обеспечивал:

а) возможность подключения магнитофона для записи звукового сопровождения;

б) прослушивание звукового сопровождения через головные телефоны при отключенных громкоговорителях;

в) возможность регулирования на расстоянии громкости и яркости и отключения громкоговорителей при помощи пульта дистанционного управления;

г) подключение приставки двухречевого сопровождения (ПДС).

Пульт и приставка в комплект телевизора не входили, а по желанию приобретались отдельно.

Размер изображения – 410х525 мм.

Нормальная работа телевизора была невозможна без правильно выбранной и установленной антенны.

В местах, где передачи звукового сопровождения велись на двух языках, телевизор давал возможность слушать звуковое сопровождение на любом из них.

Корпус (ящик-футляр) приёмника – деревянный, облицованный строганной фанерой ценных пород древесины с полированным лаковым покрытием лицевых поверхностей 1 класса (глянцевым).

Габариты телевизора – 1020х715х475 мм.

Вес телевизора – 55 кг.

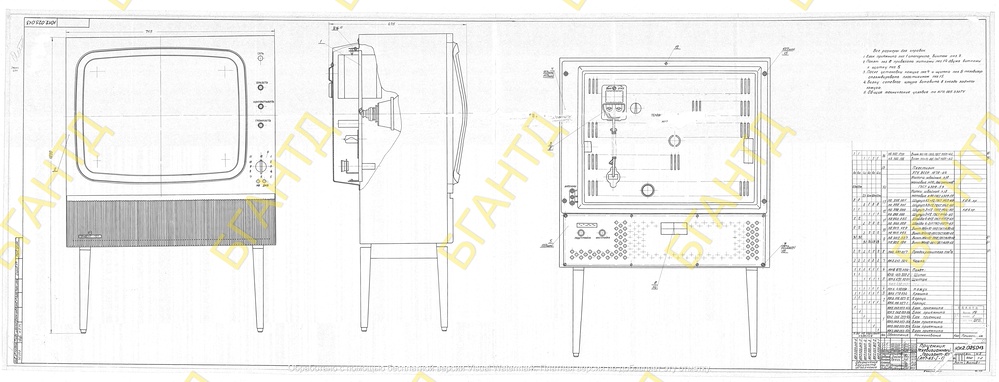

Сборочный чертёж приёмника телевизионного «Горизонт-101».


Телевизор «Горизонт-107» – первый в СССР телевизор 1 класса черно-белого изображения с применением сенсорного устройства для переключения программ и автономной акустической колонкой. Удостоен Государственного знака качества.

Телевизор предназначен для приёма 6-ти телевизионных программ, каждая из которых может быть скоммутирована и настроена на любой из каналов диапазонов метровых волн и дециметровых волн. Имел беспроводной пульт дистанционного управления.

В приёмниках применён кинескоп с углом отклонения 110º со спрямленными углами, во взрывобезопасном исполнении.

Корпус приёмника и акустической системы должны быть деревянными, облицованными строганной фанерой ценных лиственных пород древесины (красное дерево) с полированным лаковым покрытием лицевых поверхностей 1-го класса (глянцевым или матовым).

Габариты телевизора – 720х490х1000 мм.

Вес – 59 кг (46 кг телевизор и 13 кг акустическая система).

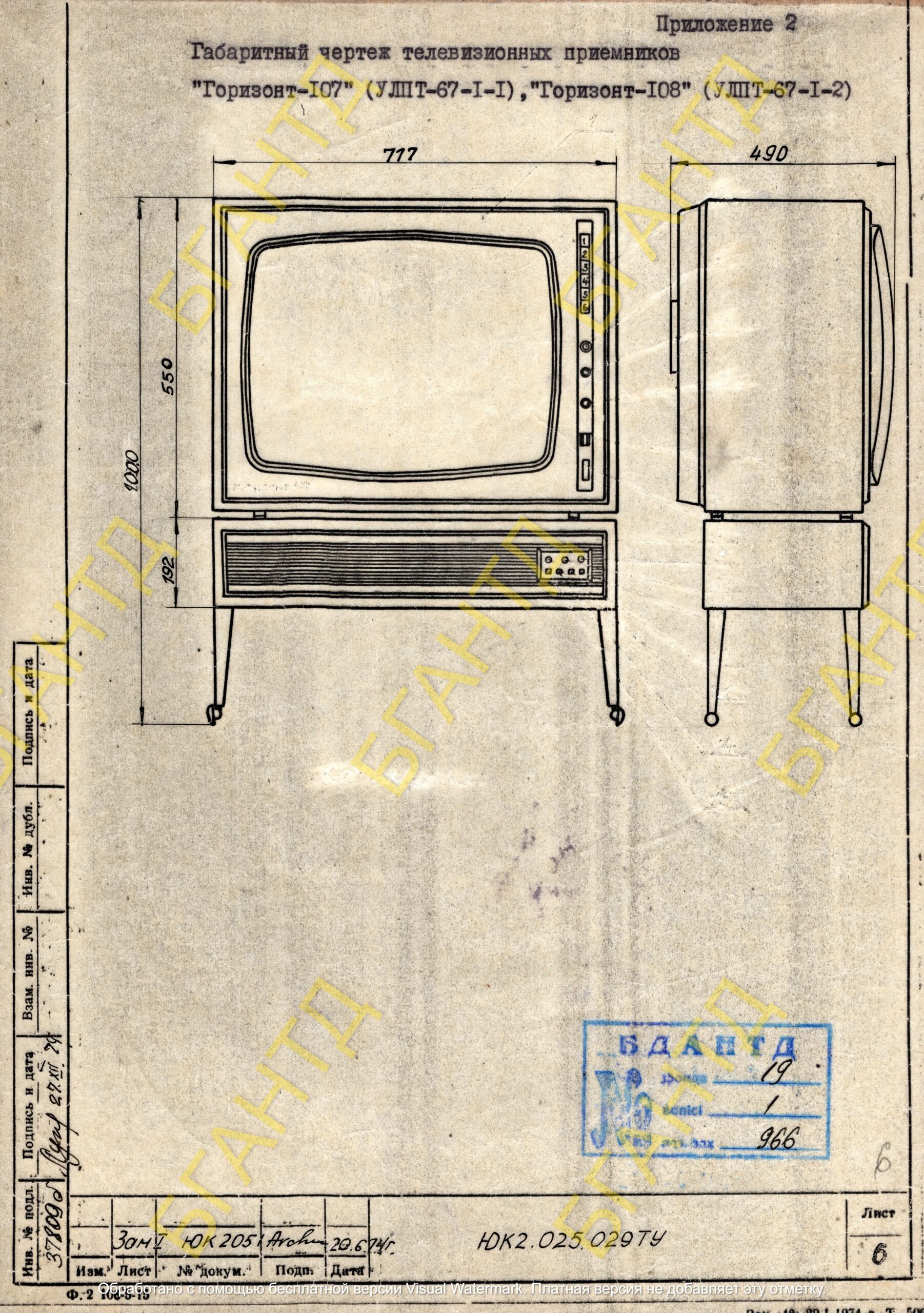

Габаритный чертёж телевизионных приёмников «Горизонт-107» и «Горизонт-108».


Телевизор «Горизонт-Школьный-209» – 2-го класса черно-белого изображения, разработанный для обучения в школе. Конструкция футляра (с дверцами) позволяла закрывать телевизор. Имелась возможность подключать видеомагнитофон для просмотра фильмов. Выпускался с 1974 года. Телевизионный приёмник был предназначен для мелкосерийного производства.

Размер экрана кинескопа по диагонали – 61 см.

Внешний вид телевизора «Горизонт-Школьный-209».


Телевизор «Горизонт-701» – первый в БССР цветной телевизор – лампово-полупроводниковый приёмник цветного телевидения УЛПЦТ-59-II 2-го класса, предназначенный для приёма сигналов цветного и чёрно-белого изображения со звуковым сопровождением. Выпускался с 1974 года опытно, а с 1975 года начался его серийный выпуск.

Габариты:

телевизора – 545х805х640 мм,

акустической системы – 195х805х410 мм.

Вес:

телевизора – 60 кг,

акустической системы – 14 кг.

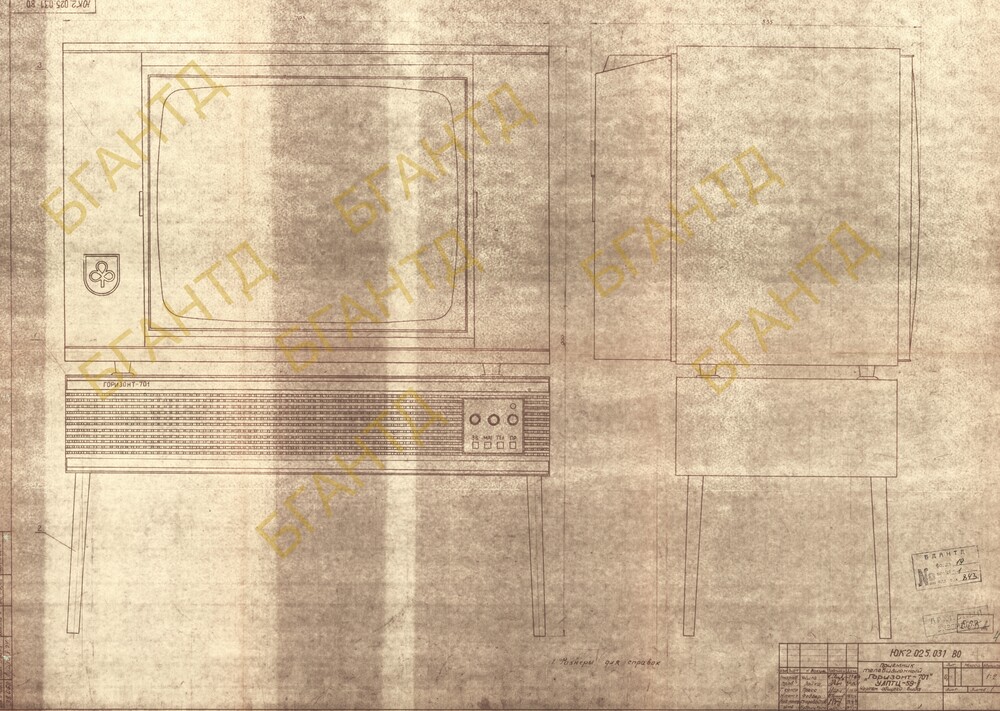

Чертёж общего вида приёмника телевизионного «Горизонт-701».


Телевизор «Горизонт-723» – первый в СССР цветной телевизор с сенсорным переключением программ и автономной акустической колонкой. Модели присвоен Государственный Знак качества. Был выпущен в 1977 году.

Телевизионный приёмник 2-го класса «Горизонт-723» с автономным электроакустическим агрегатом, предназначенный для приёма телевизионных передач цветного и черно-белого изображений. Переключение программ производилось с помощью сенсорного устройства.

Акустическая система модели полностью автономна и могла быть использована для усиления и улучшения качества звука с радиоприёмника, магнитофона, электрогитары и любых других аппаратов.

Корпуса приёмника и электроакустического агрегата были деревянными, облицованными строганной фанерой (орех, красное дерево) с лаковым покрытием лицевых поверхностей.

Габариты:

телевизора – 570х755х550 мм,

электроакустического агрегата – 195х755х370 мм.

Вес:

телевизора – 60 кг,

электроакустического агрегата – 15 кг.

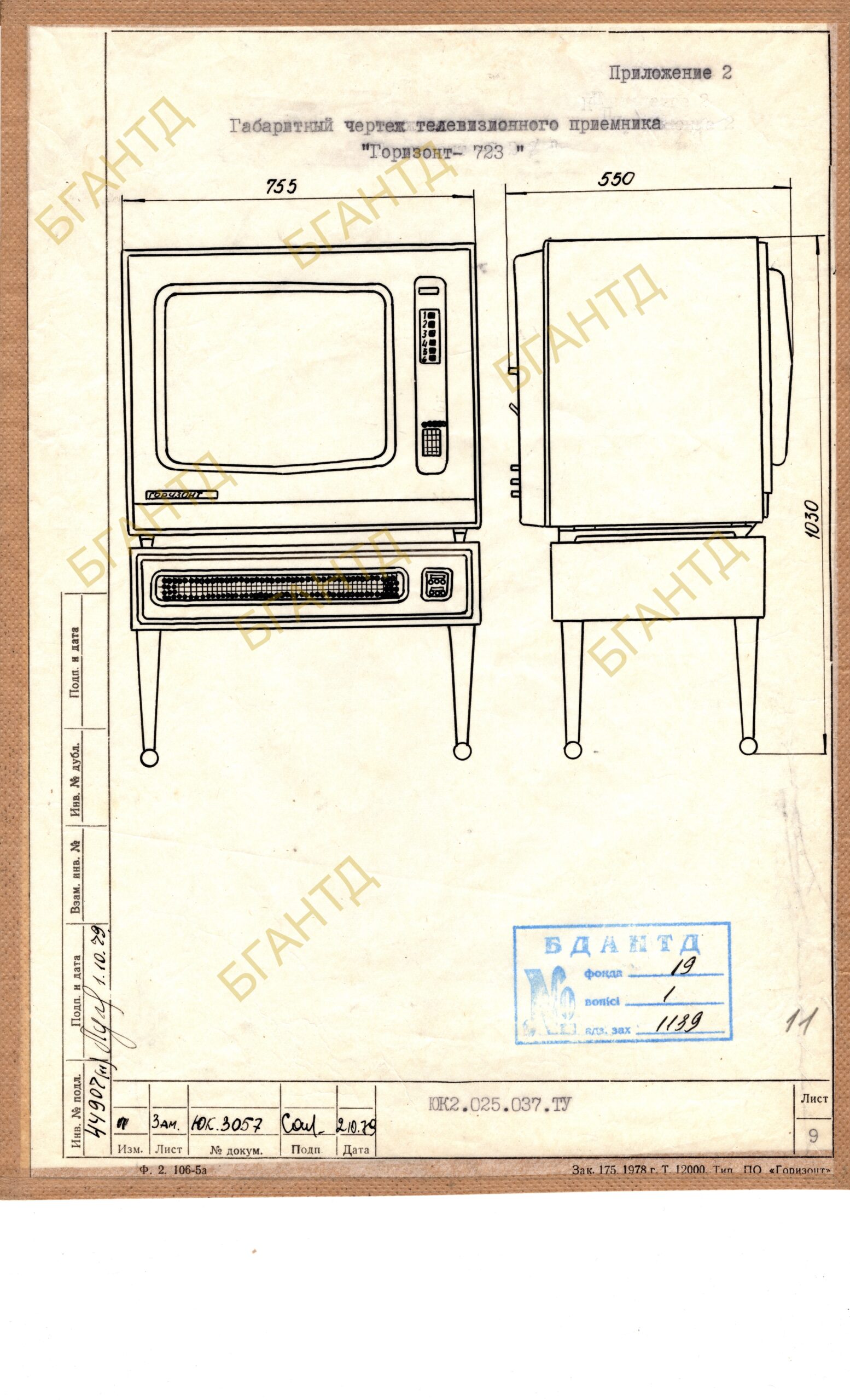

Габаритный чертёж телевизионного приёмника «Горизонт-723».


Телевизор «Горизонт-723И» поставлялся для экспорта и предназначался для приёма телевизионных передач цветного изображения по советско-французской системе «СЕКАМ» и чёрно-белого изображения по советскому стандарту (ГОСТ 7845-72) и по западноевропейскому стандарту (CCIR) для работы в условиях умеренного климата.

Габариты:

телевизора – 570х755х550 мм,

электроакустического агрегата – 170х755х370 мм.

Вес:

телевизора – 60 кг, электроакустического агрегата – 15 кг.

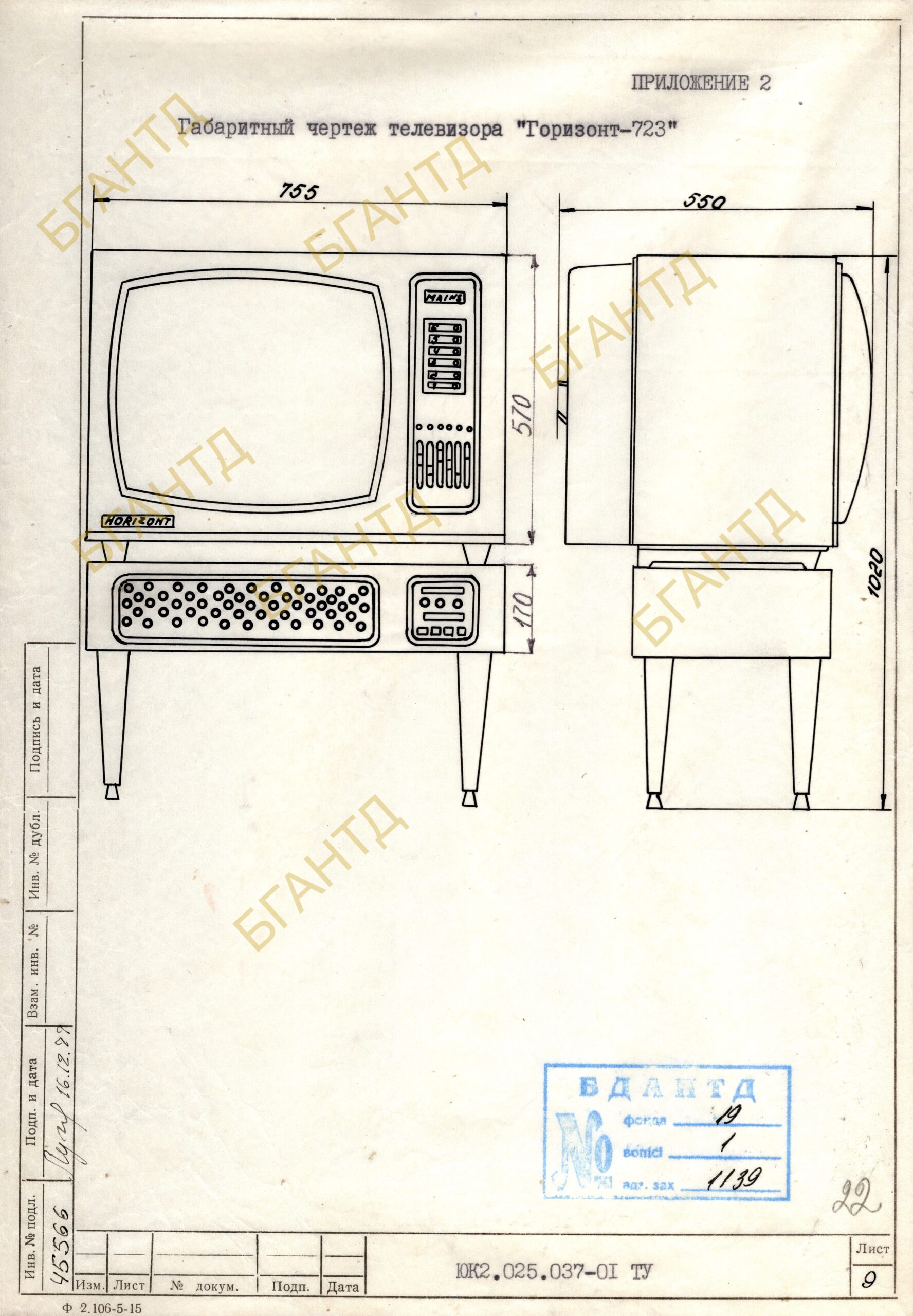

Габаритный чертёж телевизионного приёмника «Горизонт-723И».


Телевизионный приёмник 2 класса «Горизонт-728» предназначался для приёма телевизионных передач цветного и чёрно-белого изображения на 12 каналах метрового диапазона. Работает только в диапазоне метровых волн, но в нём была предусмотрена возможность установки блока дециметрового диапазона.

Переключение каналов производилось с помощью псевдосенсорного устройства.

Корпус телевизора был деревянным, облицованным строганным шпоном (орех, красное дерево) с полированным лаком покрытием лицевых поверхностей 1 класса глянцевым или матовым.

Габариты телевизора – 570х755х560 мм.

Вес телевизора – не более 60 кг.

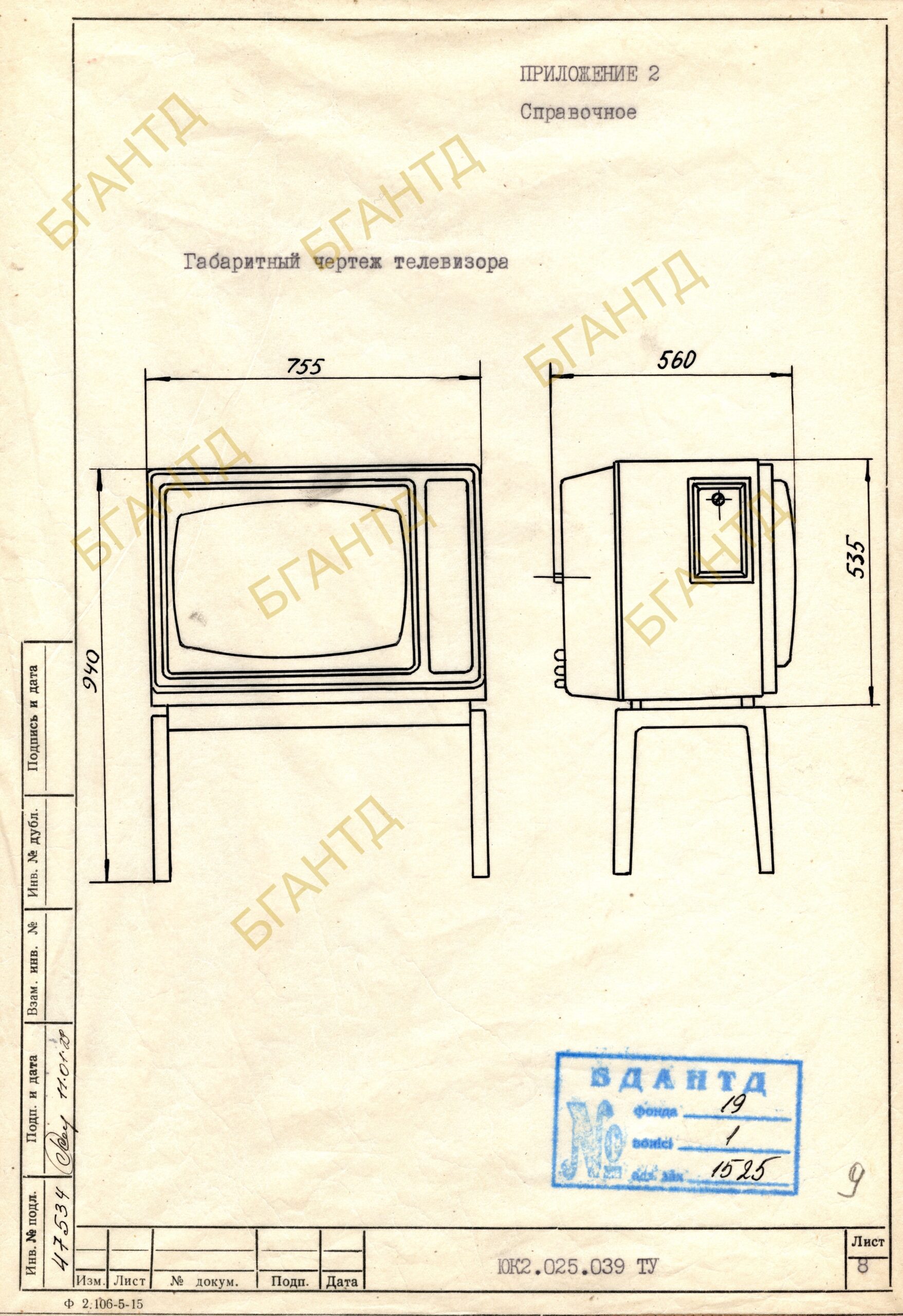

Габаритный чертёж телевизионного приёмника «Горизонт-728»


Телевизионный приемник цветного изображения «Горизонт Ц-250», выпущенный в 1980 году, – это первая отечественная модель цветного телевизора, в которой широко использованы большие гибридные интегральные микросборки и фильтры на поверхностных акустических волнах. Переключатель программ сенсорный со светодиодной индикацией.

Телевизор «Горизонт Ц-250» выполнен полностью на полупроводниковых приборах. В отличие от выпускаемых ранее моделей, вместо модулей на печатных платах применены микросборки, выполненные по тонкоплёночной гибридной технологии с применением бескорпусных микроэлементов и фильтров на поверхностных акустических волнах. В телевизоре отсутствует силовой трансформатор, схема питания выполнена на тиристорах. Все это позволило снизить вес телевизора на 20 кг, трудоёмкость вдвое, потребляемую мощность на 100 Вт.

Полупроводниковый стационарный телевизор цветного изображения с применением больших гибридных интегральных микросборок (БГИМС), сенсорным выбором программ, импульсным источником питания, кинескопом по диагонали 61 см, с углом отклонения лучей 90º. Предназначены для приёма чёрно-белых и цветных телевизионных программ.

Корпус телевизора был деревянным, облицованным строганным шпоном  ценных пород древесины (орех, красное дерево) с лаковым покрытием лицевых поверхностей 1 класса (глянцевым или матовым).

Габариты телевизора – 510х760х550 мм.

Вес телевизора – 38 кг.

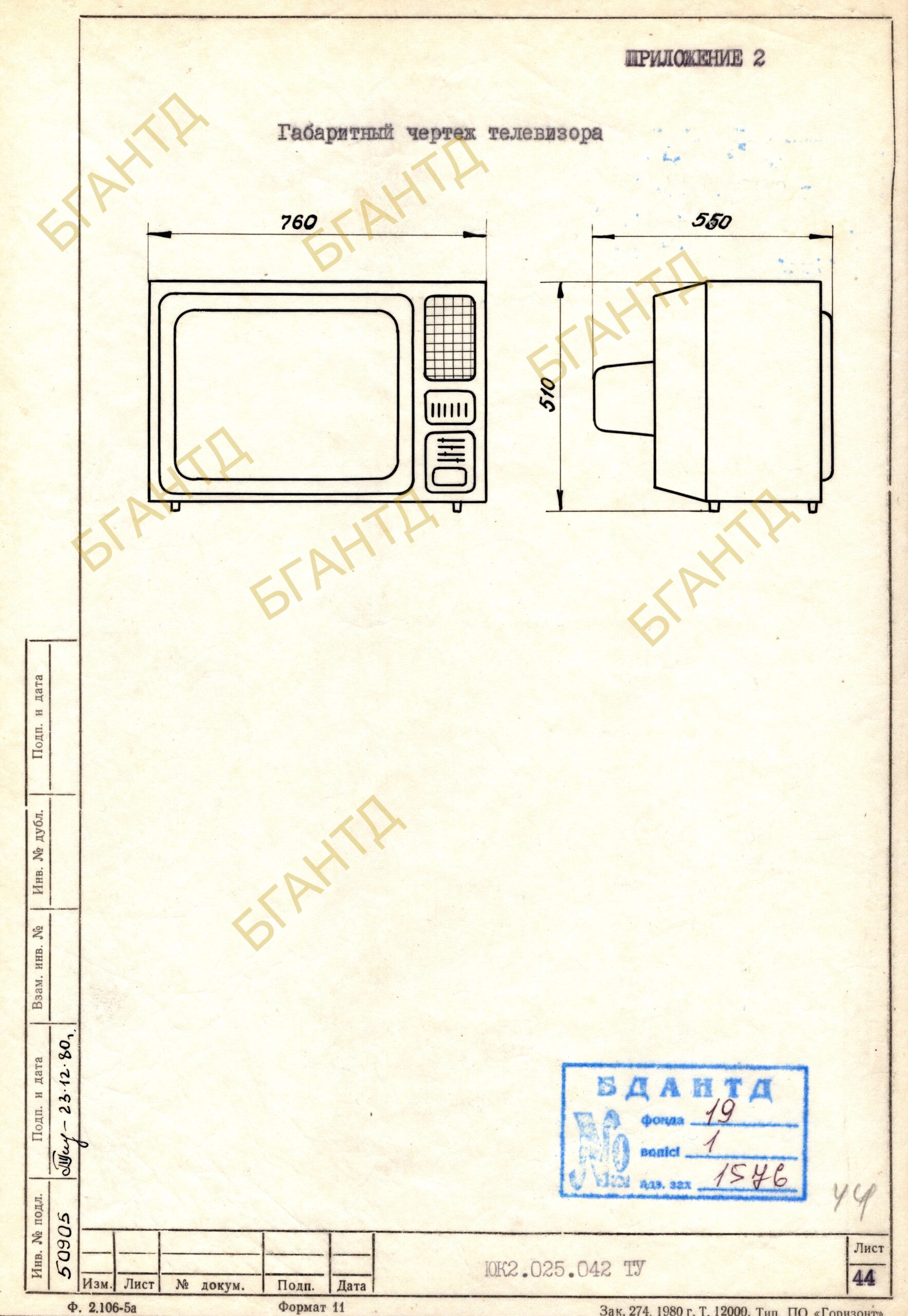

Габаритный чертёж телевизора «Горизонт-Ц 250»
